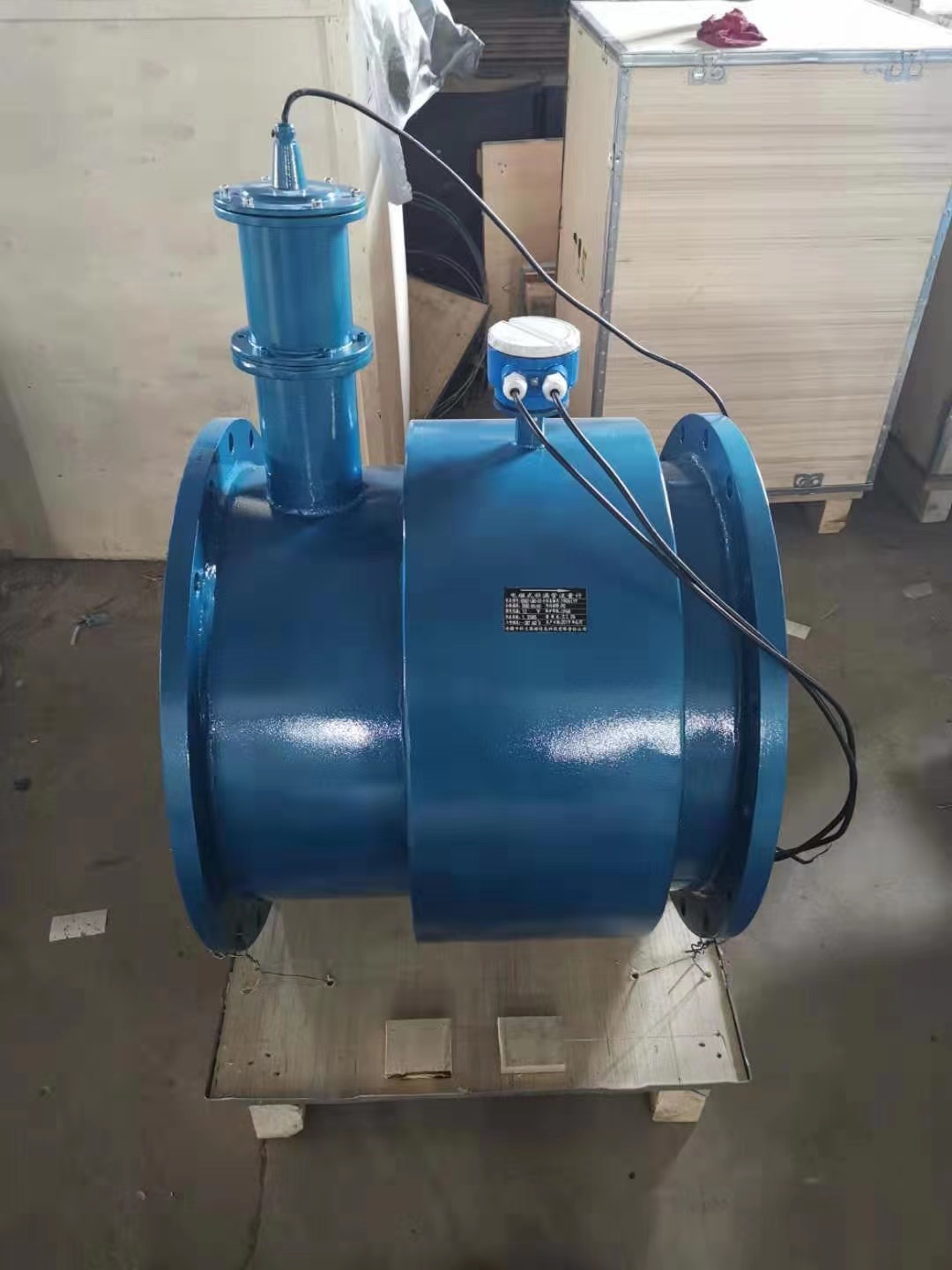

非滿管電磁流量計是一種利用電磁感應原理來測量管道中流體流量的儀器，尤其適用于不滿管或小流量的測量場景，如農業灌溉、市政排水、污水處理廠廢水處理等。其工作原理可以歸納如下：

    一、基本原理

    非滿管電磁流量計主要基于法拉第電磁感應原理工作。當導電液體（如水、油等）在磁場中流動時，會切割磁力線，從而在導體兩端產生感應電動勢。這個感應電動勢與液體的流速成正比，通過測量這個感應電動勢，就可以計算出液體的流量。

    二、系統組成

    非滿管電磁流量計通常由以下幾個部分組成：

    流速傳感器：用于檢測流體在管道中的流速。流速傳感器中通常包含一對檢測電極，當導電液體流過電極時，會切割磁力線產生感應電勢。

    水位傳感器：用于測量管道中的液位。非滿管流量計需要同時測量流速和液位，以便準確計算出管道內的流量。

    流量顯示儀：用于顯示測量結果，包括瞬時流量、流速、累積流量等參數。

    三、工作流程

    磁場產生：流量計設備中的電磁線圈通過通入一定的電流產生一個磁場，這個磁場垂直于管道軸線。

    流速檢測：當導電液體沿管道軸線流動時，會切割磁力線產生感應電勢。這個感應電勢由流速傳感器中的檢測電極檢出，其大小與液體的流速成正比。

    液位測量：同時，水位傳感器會測量管道中的液位，為后續的流量計算提供必要的數據。

    流量計算：處理器接收來自流速傳感器和水位傳感器的信號，經過一系列的數字處理后，計算出管道內的流量，并顯示在流量顯示儀上。

    四、特點與優勢

    測量準確度高：非滿管電磁流量計利用電磁感應原理進行測量，具有較高的測量精度。

    適用范圍廣：可以測量各種導電液體的流量，包括水、油、化學物質等。

    響應速度快：能夠實時檢測并顯示流量數據。

    安裝方便：流量計的結構相對簡單，安裝和維護都比較方便。

    功能齊全：除了測量流量外，還可以顯示瞬時流速、累積流量等參數，并具備通信接口以便與上位機進行數據傳輸。

    五、注意事項

    接地要求：為確保測量精度和設備的穩定運行，流量計有必要接地以削減攪擾信號引進。

    信號線選擇：傳感器與轉換器之間的信號線應選用專用屏蔽導線，并獨自穿在接地鋼管內以避免攪擾信號。

    定期維護：雖然非滿管流量計的維護作業量較小，但在運轉一段時間后仍需注意清理傳感器內壁可能積累的附著層以防止影響測量精度。

    綜上所述，非滿管電磁流量計通過測量導電液體在磁場中流動時產生的感應電動勢來準確計算流量，具有測量準確度高、適用范圍廣、響應速度快等優點。
