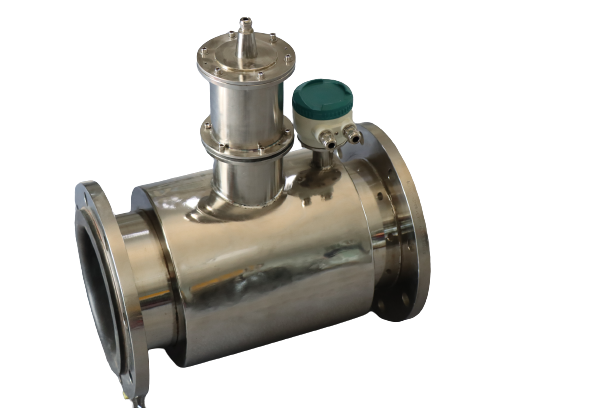

管道非滿流電磁流量計通過融合電磁感應原理與多參數測量技術，突破傳統滿管限制，實現復雜工況下的精準流量計量。以下從技術原理、核心優勢、實現精準計量的關鍵技術及典型應用場景展開分析：

    一、技術原理與突破

    非滿流電磁流量計基于法拉第電磁感應定律，通過測量導電液體在磁場中流動時產生的感應電動勢來推算流量。其核心突破在于：

    多參數同步測量：

    液位測量：采用附加液位計（如超聲波或雷達），直接測量管道內液位高度。

    流速測量：通過電磁感應獲取流體平均流速。

    截面積計算：結合液位高度與管道幾何尺寸，動態計算實際過流截面積。

    流量計算：基于公式 Q=V×A（流量=流速×截面積），實現非滿管狀態下的精準計量。

    抗干擾設計：

    采用高頻勵磁技術，減少流體中懸浮物、氣泡對測量的影響。

    通過數字信號處理算法，濾除噪聲干擾，提升信號穩定性。

    二、核心優勢

    高精度與穩定性：

    測量精度：流速：±1.0%；水位±2mm；整機精度：±2.5%，滿足工業級計量需求。

    非接觸式測量避免機械磨損，長期穩定性優于傳統機械式流量計。

    廣泛適應性：

    適用于不同直徑（DN200-DN6000mm）、材質（金屬/非金屬）和傾斜角度的管道。

    可測量含有固體顆粒、懸浮物或氣泡的流體，如污水、礦漿等。

    多功能性：

    除流量外，還可測量電導率、溫度等參數，為工業過程控制提供更多數據支持。

    支持遠程監控與數據傳輸，便于實時管理。

    三、實現精準計量的關鍵技術

    電極液位測量技術：

    采用一對測量電極，實現與液體電導率無關的液位測量，避免電導率變化對測量的影響。

    適用于高充滿度（液位>10%）狀態，提升液位測量靈敏度。

    智能算法補償：

    通過流速-面積法動態修正流量計算，適應流速分布不均勻的非滿管流動。

    結合溫度、壓力補償算法，消除環境因素對測量的影響。

    自清潔與抗污染設計：

    流速建議≥3m/s，利用流體動能減少污染物附著。

    襯里材料選用聚四氟乙烯、聚氨酯、氯丁橡膠等耐腐耐磨材質，延長設備壽命。

    四、典型應用場景

    市政排水：

    實時監測雨水、污水排放管道流量，優化排水系統運行。

    適用于大口徑管道（DN1000以上），減少人工巡檢成本。

    環保監測：

    污水處理廠進出水流量計量，確保達標排放。

    河流、渠道流量監測，支持水資源管理。

    工業生產：

    化工、制藥行業廢水處理流程控制。

    食品、造紙行業含固流體計量，避免傳統流量計堵塞問題。

    五、選型與安裝要點

    選型參數：

    公稱通徑：根據管道尺寸選擇DN200-DN6000mm規格。

    測量范圍：流速0.05-10m/s，液位±2mm，流量±2.5%。

    介質要求：電導率≥20μS/cm，溫度≤60℃（特殊工況可選高溫型）。

    安裝注意事項：

    避免安裝在管道彎頭、閥門等流場紊亂區域。

    確保測量電極完全浸入液體中，避免空管干擾。

    采用法蘭式或土建嵌入式連接，確保密封性。
